SMART Roadster 452 схема проводки для подрулевых лепестков.

Итак, приехал клент для установки подрулевых лепестков.

Установил, закодировал... над блоком SAM есть фишка, и 2 коннектора:

1. Белая для машин без лепестков

2. Черная для лепестков

Проводка убитая, все на скрутках и изоленте, много обрезанных проводов...

Черную фишку не нашел.

Нужна схема , чтобы найти куда идут провода с "отсутствующей" черной фишки.

Заранее благодарен

Изменено 29 марта 20206 г пользователем RomanKursk

Вин?

WME4524321L024604

Может оно

1.pdf

2.pdf

3.pdf

4.pdf

5.pdf

Может оно

Здравствуйте, да, частично оно... еще бы схему от приборки к SAM блоку

http://benz.ehost.tj/

http://benz.ehost.tj/

ошибка 404 (((

вот эти фишки откуда и куда идут?

белая установлена, черную найти не могу

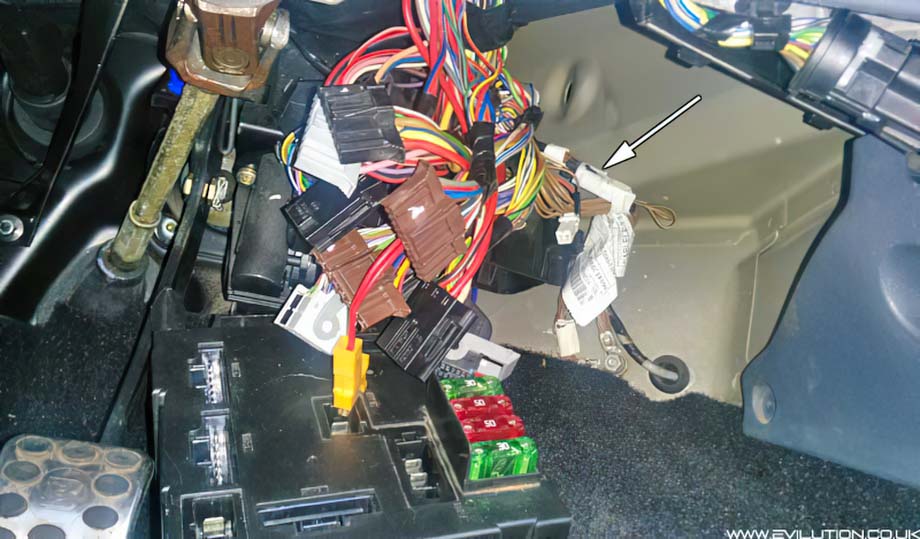

https://www.evilution.co.uk/files/smartelectrics/paddleshift/roadywiringfar.jpg

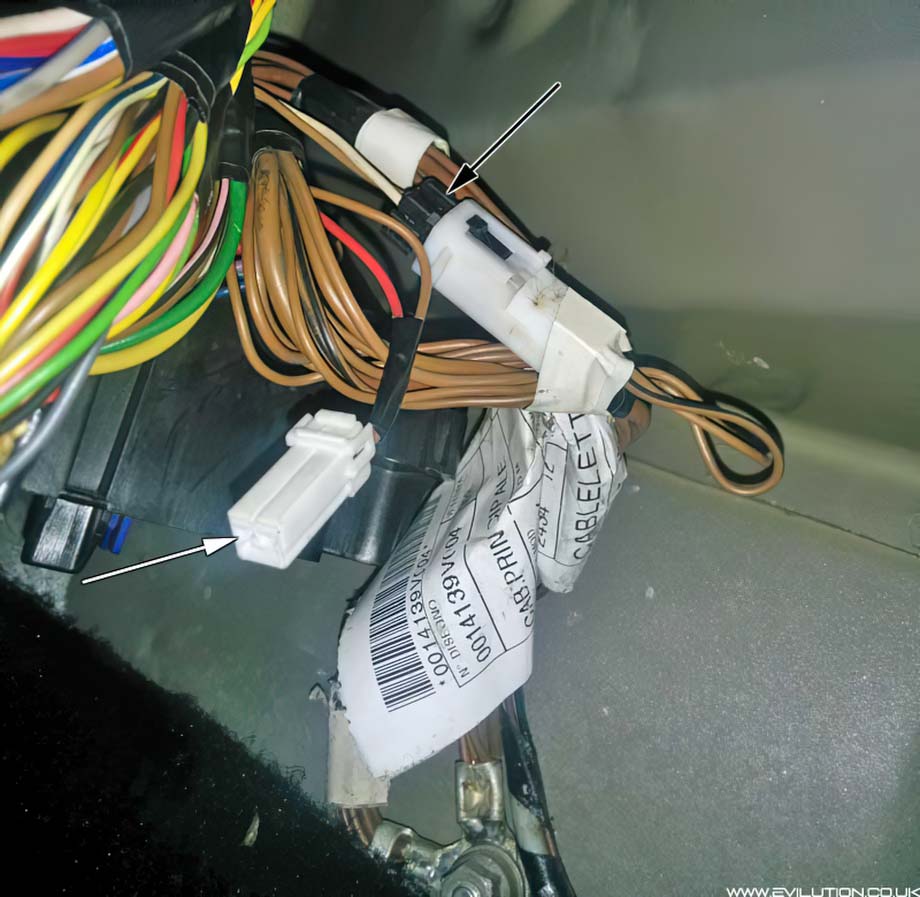

https://www.evilution.co.uk/files/smartelectrics/paddleshift/roadywiringclose.jpg

Изменено 8 апреля 20206 г пользователем RomanKursk

Через IE пробуй

Всем спасибо. Нашел второй смарт... Может, кому-нибудь пригодится, кто будет колхозить подрулевые переключатели.

Итак.

1. Устанавливается руль с лепестками

2. DAS кидируем опцию подрулевые переключателей

3. Перетыкаем фишки возле sam блока, изначально стоит белая фишка с белым коннектором, рядом есть черный коннектор. Если в Вашей комплектации нет черного коннектора. Отрезаем провода от белой фишки. Красный провод ведем в восьмой пин на разъёме приборной панели (белый провод). Коричневый провод соединяем с последним пином на приборной панели (коричневый провод с черной полосой)

4. Стираем ошибки и все будет работать

Изменено 8 апреля 20206 г пользователем RomanKursk
